工业控制自动化设备常见故障排查与元器件更换要点
在工业现场，工业控制系统一旦停机，每分钟造成的产值损失可能高达数千元。快速定位故障并完成电子元器件更换，是设备维护人员必须掌握的核心技能。本文结合实际维修经验，梳理常见故障的排查逻辑与元器件替换的关键要点。
故障排查的基本逻辑：先外围后核心

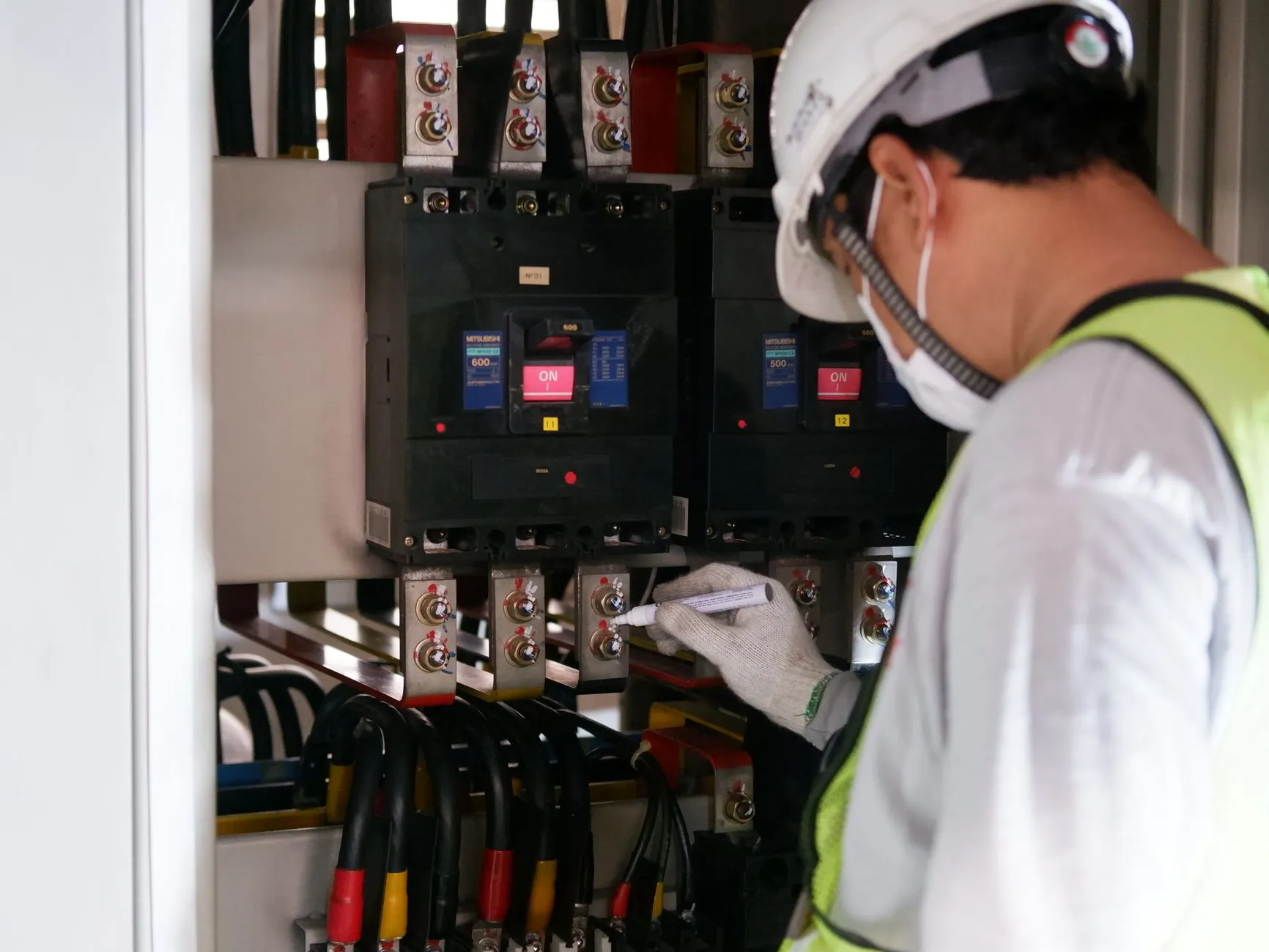

面对一台报错的自动化设备，切忌直接拆解控制板。正确的顺序是从外围信号链入手：先确认传感器供电是否正常，再检查通讯设备的物理链路是否松动或氧化，最后才怀疑控制器本体。据统计，约60%的现场故障源于接线端子松动、屏蔽线接地不良或电源纹波超标，而非核心器件损坏。
使用仪器仪表时，建议先用万用表测量DC 24V回路的实际电压，若低于21V，则需排查开关电源的负载能力。示波器则适合捕捉通讯总线上的毛刺干扰——这类问题在变频器密集的柜内尤为常见。
关键测试点与判断阈值
- 电源模块：空载与满载压差超过5%即需更换
- 数字量输入：光耦导通压降＞1.2V说明老化
- 通讯端口：RS-485差分电压应在±1.5V至±5V之间
- 电解电容：ESR值超过标称值3倍必须换新
元器件更换的工艺要点
更换电子元器件不是简单的“拆旧装新”。以电解电容为例，高温环境下寿命呈指数衰减，105℃/2000小时的规格在70℃实际工况下理论寿命约8年，但若纹波电流超标，可能2年就鼓包。因此替换时建议选择低ESR、长寿命系列，并注意引脚间距与原位匹配。
焊接MOSFET或IGBT模块时，烙铁温度应控制在350℃以内，单点接触不超过3秒，避免损伤栅极氧化层。拆焊后用无水乙醇清洁焊盘，再涂覆三防漆，可显著降低潮湿环境下的失效概率。
更换后的验证步骤
- 空载上电，测量各路输出电压是否偏差＜±2%
- 接入通讯设备，测试握手信号与数据帧完整性
- 带载运行30分钟，红外测温确认功率器件温升＜40K
- 记录更换元器件的批次与参数，纳入设备维护档案
一个容易被忽略的细节：部分仪器仪表的输入端有精密运放，静电防护不到位会导致输入失调电压漂移。操作前务必佩戴防静电手环，工作台铺设导电垫。
常见问题中，自动化设备反复重启往往指向开关电源的启动电容容量衰减，而非控制芯片故障。若更换后仍异常，需用示波器观察PWM驱动波形是否存在死区时间不足。工业控制系统的稳定性建立在每一个元器件的可靠性之上，规范排查与精细更换，才是降低非计划停机的根本路径。
